Багатофункціональне реле контролю напруги, струму та потужності, лічильник електроенергії, ватметр, амперметр

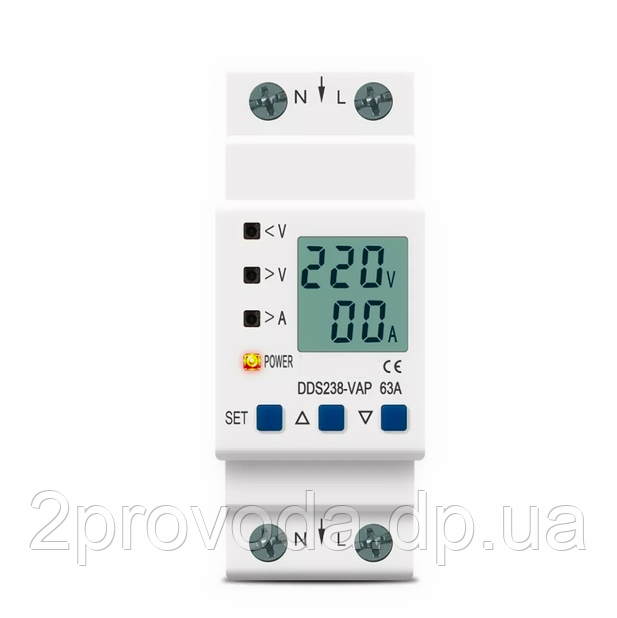

Багатофункціональний захисний пристрій типу HIKING DDS238-VAP призначений для вимірювання однофазної дводротової активної енергії змінного струму та використовується для захисту від перенапруги, захисту від зниженої напруги та перевантаження за струмом, зображення поточної напруги, струму, потужності та обліку споживаної електроенергії (розрахунувач).

Під час виходу виміряних значень за встановлені межі пристрій вимикає навантаження й автоматично під'єднує його під час повернення значень напруги та струму в діапазон допустимих значень.

Порогові значення вимкнення й увімкнення за струмом і напругою можна змінювати в користувацькому меню.

Якщо немає живлення, параметри зберігаються.

За допомогою багатофункціонального реле можна обмежувати споживану активну потужність обладнання.

Один із варіантів застосування — реле від перевантаження за струмом (потужності) для генератора.

Три активні дисплеї зображення:

1. Тендітна напруга (В) + поточний струм (A)

2.Течка потужність (Вт)

3. Обічне споживання електроенергії (кВт/год)

Перемикання між екранами здійснюється натисканням «верх» або «вниз».

Обраний активний дисплей зображається постійно.

Підсвічування дисплея — не постійна. Загоряється після натискання будь-якої кнопки на лицьовій панелі та світиться впродовж 30 секунд після чого вимикається.

Для входу в меню налаштувань — натиснути тривалу кнопку «set».

Зміна значень — натиснути «вгору» або «вниз».

Перехід до наступного налаштування — натиснути короткочасно кнопку «set».

Вихід із меню налаштувань — натиснути тривалу кнопку «set».

Меню налаштувань:

• dE1 — Захист від перенапруги, зниженої напруги та перевантаження за струмом, автоматичне вимкнення/ввімкнення. Застосування: основний режим захисту.
• dE2 — Захист від перенапруги, зниженої напруги та перевантаження за струмом, автоматичне вимкнення/ручне вмикання (кнопки вгору/вниз натиснути одночасно двічі після закінчення часу затримки). Застосування: якщо є ризик виходу з ладу обладнання в разі автоввімкнення без спостерігачів.
  dE3 — вимкнути функції захисту від перенапруги, зниженої напруги та перевантаження за струмом, навантаження завжди вимкнене. Застосування: під час ремонтних робіт.
• dE4 — вимкнути функції захисту від перенапруги, зниженої напруги та перевантаження за струмом, навантаження завжди увімкнене. Застосування: якесь обладнання не має бути випадково знестяте.
• dE5/6/7 — вимкнути функції захисту від перенапруги, зниженої напруги та перевантаження за струмом, навантаження вмикається/ вимикається циклічно (Таймер). Застосування: у теплицях, оранжереях, пташниках, лабораторіях... для вмик/вимк світла, нагрівачів. Режим 5/6/7 — виставлення значень у секундах/хвилинах/годинник
• b9 — Режим підсвічування, 1 горить завжди, 2 — горітиме 30 секунд після останнього натискання кнопки.
• SS — Затримка увімкнення навантаження після вмикання живлення, 2-255 сек.
• Uo — Значення захисту щодо перенапруги, 85-300 В, можна вимкнути (off).
• UoH — Значення відновлення за перенапругою, 85-300 В, це значення має бути меншим за значенням захисту за перенапругою або воно буде встановлене за замовчуванням як значення захисту від перенапруги -5 В за збереження. Навантаження ввімкнеться, коли напруга стане нижче цього значення.
• UL — Значення захисту за зниженої напруги, 85-300 В, можна вимкнути (off).
• ULH — Значення відновлення за зниженої напруги, 85-30 В, це значення має бути більше значення захисту від зниженої напруги або воно буде встановлене за замовчуванням як значення захисту від зниженої напруги +5 В за збереження. Навантаження ввімкнеться, коли напруга стане вищою від цього значення.
• SU — Затримка вимкнення за пере/зниженою напругою, 0.1-60сек. Це означає, якщо несправність не усунулася за цей час, то вимкне навантаження.
• Io — Значення захисту від перевантаження за струмом, 1-80 А, можна вимкнути (off).
• IC — Значення захисту від резистивного навантаження, 0.5-5А, можна вимкнути (off).
• SI — Затримка вимкнення від перевантаження за струмом, 0.1-60сек, це означає, якщо несправність не усунулася за цей час, то вимкне навантаження.
• SH — Затримка увімкнення навантаження після вимкнення захистом за струмом, 1-512 сек. Це означає, що після закінчення цього часу РН знову увімкне навантаження, але якщо перевантаження не усунене, знову вимкне (коли закінчиться час затримки).
• OP — Час вимкнення (після вмикання) цикл у режимах 5/6/7, 1-999, одиниця часу відрізняється в режимах 5/6/7 (5-сек/6-хв/7-годинник).
• CL — Час вмикання (після вимкнення) цикл у режимах 5/6/7, 1-999, одиниця часу вирізняється в режимах 5/6/7 (5-сек/6-хв/7-год).
• Er1 — Останні п'ять записів захисту, що показують причину увімкнення захисту. Подивитися можна в функціональному меню, останній пункт, клавішами «верх» — «вниз».

Список можливих причин захисту:

• 1 захист від перенапруги
• 2- захист від зниженої напруги
• 3- захист від перевантаження за струмом
• 4-захист від резистивного навантаження

Технічні характеристики:

1. Вхідна напруга 85-300 В.

2.Частота 50/60 Гц.

3. Захист від перенапруги 85-300 В (за замовчуванням 270).

4. Захист від зниженої напруги 85-300 В (за замовчуванням 170).

5. Захист за струмом 1-63 А (за замовчуванням 40).

6. Затримка увімкнення 2-255 сек (за замовчуванням 2).

7. Споживана потужність 1 Вт.

8. Діапазон відбиття лічильника 0-9999.9 кВт/год.

9.Клас точності — 1.

10.Діапазон температур — 25+70 град.

11. Вологість — до 85%.

12.Кількість циклів увімкнення/вимкнення — >100000.

Комплект постачання:

1.Електронний реле напруги HIKING DDS238-VAP.

2. Паковання коробка.

3. Інструкція англійською мовою.
