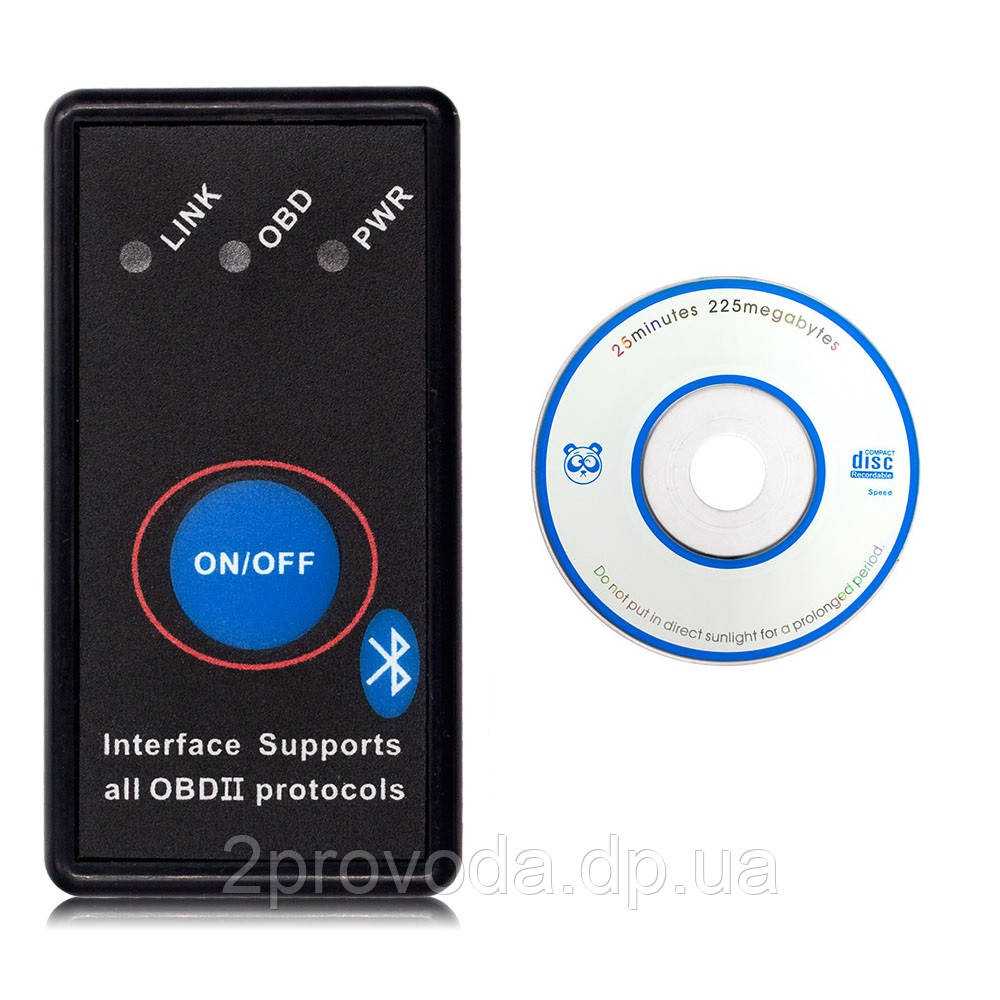

Автосканер ELM327 v1.5 Bluetooth PIC18F25K80 з кнопкою живлення

Автосканер на основі контролера ELM327 (PIC18F25K80) v1.5 – це пристрій, що представляє собою діагностичний адаптер, призначений для зчитування інформації з електронного блоку управління автомобіля і усунення незначних неполадок у його «мізках».

Автосканер ELM327 вставляється в спеціальний діагностичний роз'єм, який найчастіше ховається під кришкою блоку запобіжників, в бардачку, або під панеллю приладів водія.
Зв'язок діагностичного адаптера з комп'ютером автомобіля відбувається по протоколу OBD-II (On Board Diagnostic), але в інтернеті його найчастіше можна зустріти під назвою OBD2.

Для того щоб працювати з автосканером ELM327 вам знадобиться зчитувальний пристрій з встановленим діагностичним програмним забезпеченням. Таким пристроєм може служити смартфон або планшет на системі Android, ноутбук або стаціонарний комп'ютер.

Додаток можна завантажити з Play Маркету.
Одним з найбільш популярних безкоштовних додатків є "Torque (Lite)", також для автомобілів ВАЗ використовується "OpenDiag".

Перевірити версію ELM327, можна за допомогою програми "ELM327 Identifier". (Якщо версія 1.5, то будуть зафарбовані зеленим поля від 1.0 до 1.4)

Основні дані, що зчитує сканер:

1. Частота обертання двигуна

2. Розрахункове значення навантаження

3. Температура охолоджуючої рідини

4. Стан паливної системи

5. Швидкість автомобіля

6. Поточна регулювання подачі палива

7. Витрата палива за весь час

8. Тиск наддуву на впуску

9. Повітряний потік

10. Абсолютне положення дросельної заслінки

11. Напруга датчика кисню / відповідна короткочасна регулювання подачі палива

12. Підтримка декількох протоколів

а) SAE J1850 FAST(41,6 кбод)
б) SAE J1850 VPW (10,4 кбод)
в) ISO9141-2 (5 бод init, 10,4 кбод)
г) ISO14230-4 KWP (5 бод init, 10,4 кбод)
д) ISO14230-4 KWP (швидкий инит, 10,4 кбод)
е) ISO15765-4 CAN (11 біт ID, 500 кбод)
ж) ISO15765-4 CAN (29bit ID, 500 кбод)
з) ISO15765-4 CAN (11 біт ID, 250 кбод)
д) ISO15765-4 CAN (29bit ID, 250 кбод)
